RJ45 Stecker
1. --
C
2. --
D CDE für Booster E auf XLR-stecker
3. --
A
4. --
R - orange
5. --
S
RS für Rückmeldebuss - grau
6. --
B
7. --
L
8.--
M LMAB für xpressnet
Kabel immer paarweise und verdrillt.
XLR-Stecker GELB
1. --
 16 Volt   braun
2. --
 16 Volt   gelb
3. --
NC
---------------------------------- -
Stecker rechts
Buchse links
---------------------------------- -
XLR-Stecker ROT
1. --
DCC
 rot
2. --
DCC
 blau
3. --
E Notaus für Booster CDE

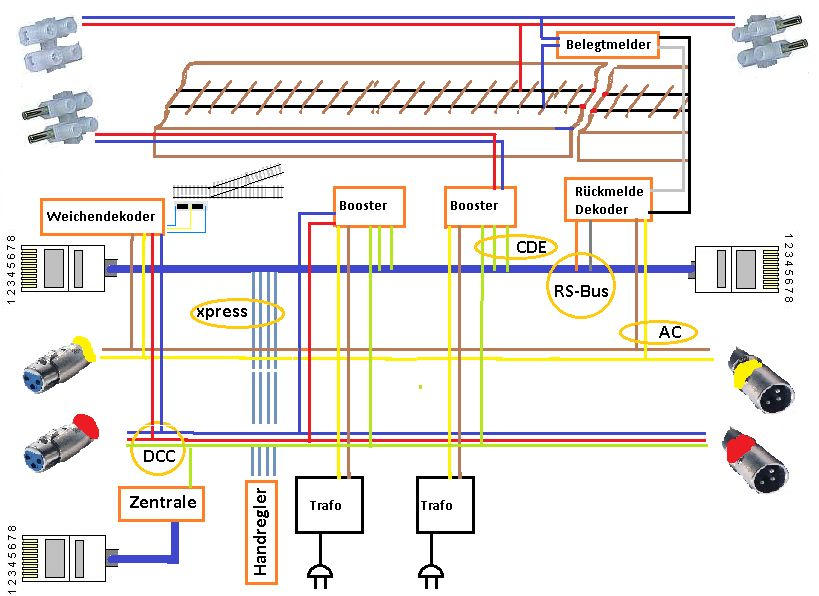

Steckerbelegung der Module
Lüsterklemmen
Gleis-Kabel
Blau
Rot
In fahrtrichtung
 rechts rot
Stecker rechts
Buchse links

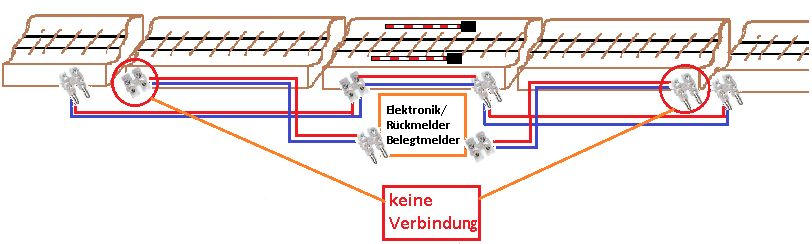

Einbinden von Funktions-Module z.B.
Bahnschranke
.
Die Module vor und nach dem Funktions-Modul werden direkt an das F-Modul angeschlossen.
Belegtmelder und Dekoder/Elektronik sind somit nur im F-Modul nötig und die Module können variieren.
Modul 1,3 und 5 werden verbunden.
Modul 2 und 4 kommen an die Belegtmelder von F-Modul 3.
